薄板的克星：cpu冷板石墨治具的防變形秘籍

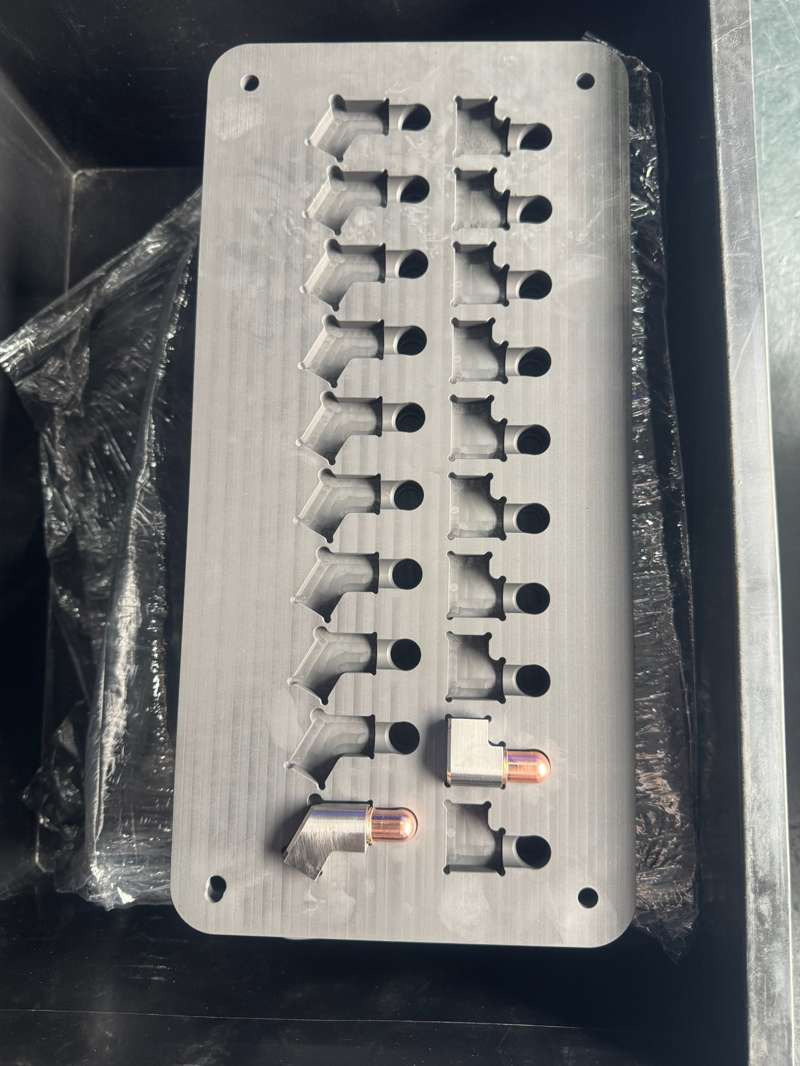

　　CPU冷板（Cold Plate）通常由極薄的銅片或鋁片釺焊而成，厚度往往不到2mm。這種“薄板”在釺焊爐裏就像一張紙，稍微受熱不均就會翹曲。cpu冷板石墨治具就是專門來治這種“翹曲病”的。

　　普通的金屬治具，導熱太快，容易造成局部過熱。而石墨治具的熱輻射特性，使得熱量是“滲透”進工件的，而不是“衝擊”工件。這種柔和的加熱方式，極大地減少了薄板的熱變形。

　　更重要的是，石墨治具通常配合“真空吸附”或“大氣壓壓緊”使用。在真空環境下，大氣壓力會把冷板緊緊壓在石墨平麵上。由於石墨平麵度極高（可達3μm），冷板就被強製矯正為絕對平麵。

　　此外，治具上的支撐針設計也很有講究。支撐針的高度必須精確計算，要保證在高溫下，冷板既不被壓塌，又能被壓平。這通常需要借助有限元分析（FEA）軟件進行模擬，確定最佳的支撐點布局。

　　用對了cpu冷板石墨治具，薄板也能焊得平整如鏡。
